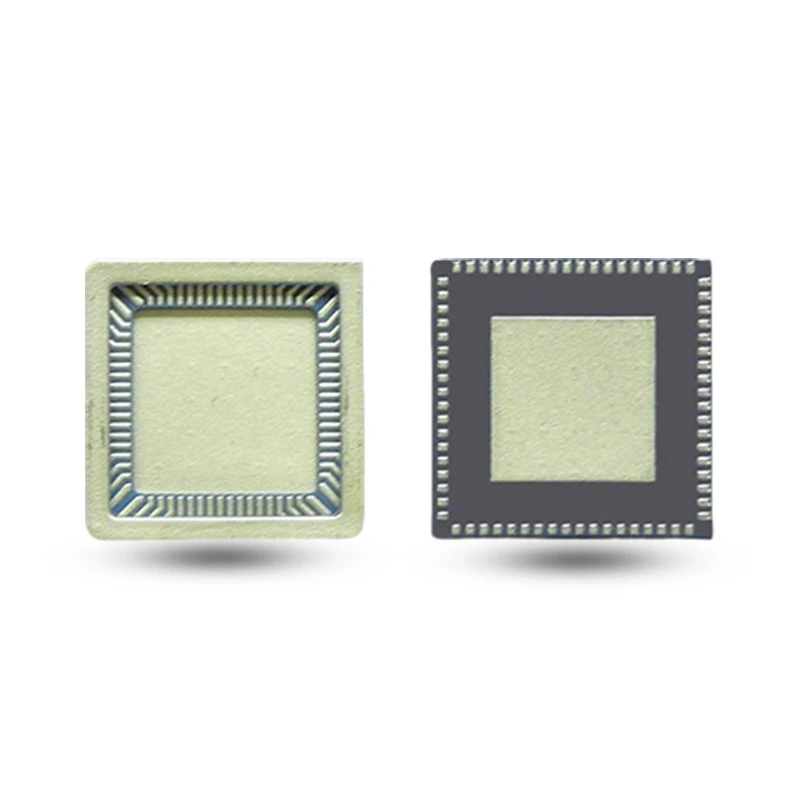

Quad piatto in ceramica senza-piombo (CQFN)

Design compatto senza cavi con induttanza ultra-bassa, ideale per applicazioni RF e ad alta-frequenza.

Il package ceramico a quattro-lati senza-pin (CQFN) è un segno distintivo della miniaturizzazione nel packaging dei semiconduttori. Sostituisce i pin lunghi convenzionali con una connessione diretta tramite un pad inferiore, consentendo un design compatto e leggero ottimizzando la trasmissione del segnale.
Il package senza pin in ceramica su quattro-lati è progettato per apparecchiature di precisione con spazio limitato e supporta convertitori AD/DA ad alta-velocità, sintetizzatori di frequenza DDS e altri componenti. Trova applicazione anche in moduli critici come dispositivi a onde acustiche superficiali, sistemi RF e microonde. Inoltre, per i dispositivi a effetto Hall, i fotoaccoppiatori miniaturizzati e le unità discrete altamente integrate, il CQFN funge da supporto di protezione affidabile.

Materiali disponibili: allumina, nitruro di alluminio, ceramica sinterizzata a bassa-temperatura, ceramica sinterizzata ad alta-temperatura, metallizzazione a film spesso-di tungsteno-manganese o molibdeno-manganese.
Applicazioni: semiconduttori ed elettronica, dispositivi medici, energia ed energia, attrezzature e macchinari

Invia la tua richiesta

Descrizione del prodotto

Il package in ceramica a quattro-lati senza-pin (CQFN) è progettato per dimensioni compatte e prestazioni elevate. Il suo design senza-pin riduce efficacemente le interferenze parassite, garantendo un funzionamento stabile in ambienti di segnali ad alta-frequenza come applicazioni RF e microonde, rendendolo la scelta ideale per il confezionamento di circuiti ad alta-velocità. Realizzato in materiale ceramico ad alte-prestazioni, il pacchetto è caratterizzato da rapida dissipazione del calore, resistenza alle alte-temperature e protezione ermetica superiore-per resistere efficacemente all'umidità esterna e alla corrosione, consentendo un funzionamento stabile a lungo-termine dei componenti principali interni. Inoltre, il prodotto offre un'eccellente compatibilità con le schede PCB, una facile installazione e una durata eccezionale. Forniamo soluzioni complete, dalla selezione dei materiali alla progettazione strutturale, affrontando in modo professionale varie sfide relative all'imballaggio elettronico.

Caratteristiche

Funzionalità di controllo dell'impedenza ad alta{0}}frequenza superiore
Percorso a bassa resistenza termica
La struttura senza piombo-elimina la risonanza parassita
Elevata affidabilità grazie all'imballaggio-a tenuta d'aria
Eccellente corrispondenza CTE
Supporta interconnessioni e integrazione ad alta-densità

Elevate prestazioni di isolamento
Bassa resistività
Eccellente resistenza alla corrosione
Elevata resistenza all'umidità
Basso coefficiente di dilatazione termica

Tabella modello principale (mm)

L'imballaggio CQFN offre opzioni di materiali tra cui HTCC, LTCC, allumina e nitruro di alluminio, con metallizzazione professionale a film spesso-per garantire resistenza della saldatura e conduttività superiori.

Modello del prodotto	Dimensioni del corpo in ceramica	Passo principale	Zona di sigillatura	Area di attacco della fustella	Spessore totale
CQFN72-01	10.00×10.00×1.50	0.5	9.80×9.80	6.40×6.40	1.5

Competenza ceramica

Tessvida è uno specialista di Total Kit Solutions (TKS) e serve settori chiave: semiconduttori ed elettronica, dispositivi medici, FPD/LED, macchinari, prodotti petrolchimici, automobili e trasporti, energia ed energia, alimentare e agricoltura. Con una catena di fornitura matura e processi avanzati (pressatura isostatica, colata di gel, pressatura a secco), offriamo funzionalità end-to-end dalla preparazione dei materiali, stampaggio, sinterizzazione alla lavorazione meccanica di precisione e post-elaborazione.

Supportati da una profonda esperienza nella ceramica ad alta-purezza e da una forte integrazione delle risorse, i nostri servizi personalizzati flessibili soddisfano con precisione le esigenze dei clienti, dalla selezione dei materiali alla consegna del prodotto finito.

Processo di produzione della ceramica

Preparazione della polvere

Preparazione delle polveri di materie prime, granulazione a spruzzo (miscelazione, macinazione meccanica a palle, essiccazione a spruzzo)

Formazione di polvere

Pressatura isostatica, pressatura a secco, stampaggio ad iniezione, gelforming, colata, pressatura a caldo

Sinterizzazione ad alta-temperatura

Sinterizzazione atmosferica, sinterizzazione sotto vuoto, sinterizzazione in atmosfera controllata

Elaborazione di precisione

Taglio, tornitura, rettifica, fresatura, sagomatura, foratura

Trattamento superficiale

Pulizia, fusione ad arco, spruzzatura al plasma, spruzzatura elettrostatica, deposizione di vapore, pulizia ultra-pulita, anodizzazione, metallizzazione composita

Flusso di lavoro per la lavorazione della ceramica di precisione

Preparazione del materiale
Formazione del materiale
Sinterizzazione
Lavorazione fine
Ispezione
Pulizia di precisione
Confezionamento sottovuoto

Preparazione del materiale
Formazione del materiale
Sinterizzazione
Lavorazione fine
Ispezione
Pulizia di precisione
Confezionamento sottovuoto
